Datos del producto:
|
| Palabras clave: | Pin de POGO cargado con resorte DIP | Material de resorte: | Tratamiento de superficie SUS |
|---|---|---|---|
| - No puedo.: | 3,89 mm | Sexo: | Hombre |
| Aplicación: | PCB, energía, equipos de carga | Prueba de vida: | 10, 000 Ciclos |
| Características: | Alta calidad con un precio razonable; Servicio OEM, cualquier tamaño especial, color, diseños son ac | ||
| Resaltar: | M1803 Pinos de ensayo de pogo,Pinos de prueba de pogo de metal,Tipo DIP de pin de pogo femenino |
||

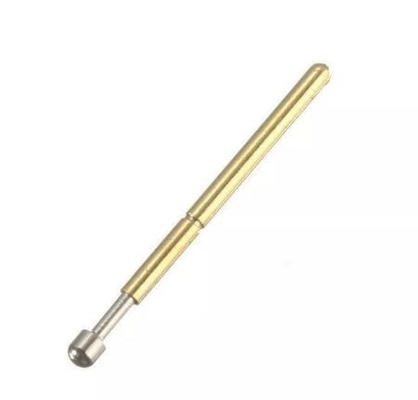

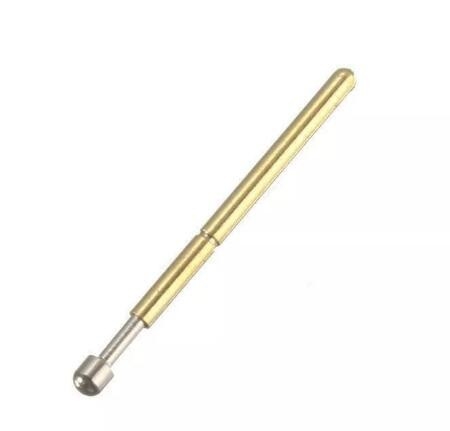

M1803 Productos metálicos personalizados Conector de resorte cargado 10A de alta corriente DIP POGO Pin
a) Resistencia de contacto estable
Los conectores POGO PIN se utilizan principalmente en dispositivos inteligentes y otros dispositivos terminales inteligentes, por lo que la señal de corriente estable y
se requieren resistencias para estabilizar el funcionamiento del dispositivo.
b) Frecuencia y horas de trabajo
El conector POGO PIN necesita ser conectado y desconectado repetidamente en el trabajo, lo que requiere requisitos de frecuencia muy estrictos para su trabajo.
c) Tamaño reducido, alta densidad y peso ligero
|
Nombre del producto |
DIP personalizado de resorte cargado de contacto Pogo Pin para el conector de pin de montaje de PCB
|
|
El material
|
Acero inoxidable, latón, aluminio, etc.
|
|
Acaba.
|
Plastificación de zinc / níquel / cobre, recubrimiento en polvo, etc.
|
|
Estándar
|
No estándar o OEM
|
|
Cuota de producción
|
100 piezas
|
|
Paquete
|
Bolsa de PE dentro, cartón fuera o según las necesidades de nuestros clientes
|
Las características:
1Conector de pin de pogo femenino, conector de pin de pogo masculino,
2Muestras gratuitas de alta precisión, con una precisión de 0,01 mm
3. Alto reciclaje, gran corriente, bajo MOQ, baja resistencia
4Conector de pin Pogo estándar y no estándar
5. OEM / ODM, puede ser personalizado Diseñado
6Una fila, dos filas, tres filas.
7. soldadura de montaje de superficie, doble cabeza, cabeza plana
8. A prueba de agua
| Estructura | Estructura de las bolas | Estructura inclinada | Estructura perforada | Estructura de las garras |
|---|---|---|---|---|
| Impedancia de contacto | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Largo tiempo de servicio | Más de 10.000 | Más de 10.000 | Más de 10.000 | Más de 500 |
| Corriente de trabajo recomendada | 10A máximo | 10A máximo | 10A máximo | 10A máximo |
| Áreas de aplicación principales | Se utiliza principalmente para la carga y el acondicionamiento con ciertos requisitos de vibración y choque | Utilizados principalmente para la carga o transmisión de señales de productos electrónicos de consumo | Se utiliza principalmente para transmisión de señales o antenas de conexión a tierra, etc. | Se utiliza principalmente en situaciones de alta frecuencia, antiinstantáneas, en las que se requiere una alta fiabilidad, tales como estaciones base, industriasmilitares, vehículos. |
| Las observaciones | Las cuentas aumentan los contactos internos, el contacto es más estable y se requiere más espacio de la aguja | La estructura más utilizada en el mercado | El espacio es más pequeño,pero el contacto no es estable,la corriente es fácil de correr a través del resorte,y no se recomienda para cargar | La aguja y el tubo de la aguja tienen múltiples contactos para aumentar la estabilidad del contacto |
Cómo hacer el pedido
* Usted nos envía el dibujo o muestra
* Realizamos la evaluación del proyecto
* Hacemos la muestra y te la enviamos
* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Entregamos los productos a la empresa de mensajería
