Datos del producto:
|
| Palabras clave: | pin de extremo de metal | Tratamiento de la superficie: | Revestimiento con oro |
|---|---|---|---|
| Por resorte: | - ¿ Qué? | Rango de aplicaciones: | Comunicación y conductor |
| Artesanía: | El prossing frío | El revestimiento del chorro: | Revestimiento con oro sobre el revestimiento con níquel |
| Resaltar: | Pín POGO de ángulo derecho montado en PCB,El imán SUS304 es el pin POGO de ángulo recto,Pinos de contacto con resorte de 20 u' |
||

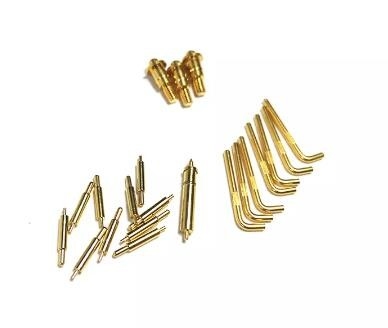

Ángulo recto de montaje de PCB magnético USB cargador magnético masculino y femenino POGO pin
Proporcionamos muchas series de conectores de resorte, el conector de resorte es un tipo especial de tecnología de contacto.Esta tecnología fiable ha sido utilizada por muchos clientes de clase mundial y aplicada a muchos tipos de productos electrónicos, tales como teléfonos celulares, GPS, computadoras portátiles, audífonos, relojes inteligentes.
|
Punto de trabajo
|
Conector Pogo de latón magnético de buen rendimiento 1- 4 pines en ángulo recto
|
|
Material de resorte
|
Acero inoxidable/SUS304
|
|
Material del barril
|
El cobre de berilio
|
|
Finitura de la manga
|
20 u' oro sobre el níquel
|
|
Fin de primavera
|
10 u' oro sobre el níquel
|
|
Válvulas de tensión
|
12 V por contacto
|
|
Corriente nominal
|
1A~3A por contacto
|
|
Resistencia al aislamiento
|
100 mΩ Min.
|
|
|
50 mΩ Máx. antes del ensayo y 60 mΩ Máx. después del ensayo en la carrera de trabajo del pin de pogo.
|
|
Temperatura de funcionamiento
|
-30 °C ~ +85 °C
|
|
Vida útil de las máquinas
|
30000 ciclos
|
|
Fuerza de resorte
|
≥ 30 gf
|
|
Espray de sal
|
48 horas
|
|
Nombre del producto |
DIP personalizado de resorte cargado de contacto Pogo Pin para el conector de pin de montaje de PCB
|
|
El material
|
Acero inoxidable, latón, aluminio, etc.
|
|
Acaba.
|
Plastificación de zinc / níquel / cobre, recubrimiento en polvo, etc.
|
|
Estándar
|
No estándar o OEM
|
|
Cuota de producción
|
100 piezas
|
|
Paquete
|
Bolsa de PE dentro, cartón fuera o según las necesidades de nuestros clientes
|
| Estructura | Estructura de las bolas | Estructura inclinada | Estructura perforada | Estructura de las garras |
|---|---|---|---|---|
| Impedancia de contacto | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Largo tiempo de servicio | Más de 10.000 | Más de 10.000 | Más de 10.000 | Más de 500 |
| Corriente de trabajo recomendada | 10A máximo | 10A máximo | 10A máximo | 10A máximo |
| Áreas de aplicación principales | Se utiliza principalmente para la carga y el acondicionamiento con ciertos requisitos de vibración y choque | Utilizados principalmente para la carga o transmisión de señales de productos electrónicos de consumo | Se utiliza principalmente para transmisión de señales o antenas de conexión a tierra, etc. | Se utiliza principalmente en situaciones de alta frecuencia, antiinstantáneas, en las que se requiere una alta fiabilidad, tales como estaciones base, industriasmilitares, vehículos. |
| Las observaciones | Las cuentas aumentan los contactos internos, el contacto es más estable y se requiere más espacio de la aguja | La estructura más utilizada en el mercado | El espacio es más pequeño,pero el contacto no es estable,la corriente es fácil de correr a través del resorte,y no se recomienda para cargar | La aguja y el tubo de la aguja tienen múltiples contactos para aumentar la estabilidad del contacto |
Cómo hacer el pedido
* Usted nos envía el dibujo o muestra
* Realizamos la evaluación del proyecto
* Hacemos la muestra y te la enviamos
* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Entregamos los productos a la empresa de mensajería
