Datos del producto:
|
| Palabras clave: | DIP/a través del agujero, DIP | El material: | de latón;dolado |
|---|---|---|---|
| Tipo de conector: | Conectores de alta corriente | El tipo: | Pago de Pogo, M1803 |
| Sexo: | Mujeres | Resistencia de contacto: | 70 millones de ohmios máximo |
| El revestimiento del chorro: | Revestimiento con oro sobre el revestimiento con níquel | ||
| Resaltar: | Probe femenino con alfiler POGO,Probe POGO Pin recubierto de oro,PCB a través del orificio de la cabecera del alfiler |
||

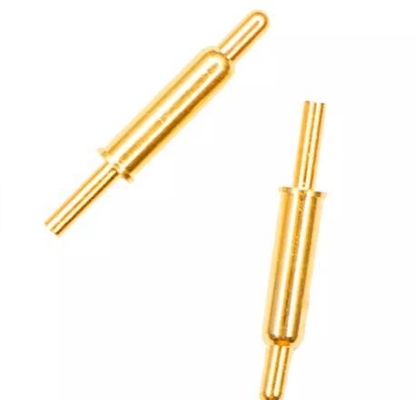

DIP a través del agujero de resorte DIP Pogo Pin
(a) Elresistencia al contacto estable
Los conectores POGO PIN se utilizan principalmente en dispositivos inteligentes y otros dispositivos terminales inteligentes, por lo que la señal de corriente estable y
se requiere una resistencia para estabilizar el funcionamiento del dispositivo.
b) LasFrecuencia y horas de trabajo
El conector POGO PIN necesita ser conectado y desconectado repetidamente en el trabajo, lo que requiere requisitos de frecuencia muy estrictos para su trabajo.
(c) ElTamaño pequeño, alta densidad y peso ligero
|
Nombre del producto |
DIP personalizado de resorte cargado de contacto Pogo Pin para el conector de pin de montaje de PCB
|
|
El material
|
Acero inoxidable, latón, aluminio, etc.
|
|
Acaba.
|
Plastificación de zinc / níquel / cobre, recubrimiento en polvo, etc.
|
|
Estándar
|
No estándar o OEM
|
|
Cuota de producción
|
100 piezas
|
|
Paquete
|
Bolsa de PE dentro, cartón fuera o según las necesidades de nuestros clientes
|
Las características:
1Conector de pin de pogo femenino, conector de pin de pogo masculino,
2Muestras gratuitas de alta precisión, con una precisión de 0,01 mm
3. Alto reciclaje, gran corriente, bajo MOQ, baja resistencia
4Conector de pin Pogo estándar y no estándar
5. OEM / ODM, puede ser personalizado Diseñado
6Una fila, dos filas, tres filas.
7. soldadura de montaje de superficie, doble cabeza, cabeza plana
8. A prueba de agua
| Estructura | Estructura de las bolas | Estructura inclinada | Estructura perforada | Estructura de las garras |
|---|---|---|---|---|
| Impedancia de contacto | ≤ 10 mΩ | ≤ 30 mΩ | ≤ 50 mΩ | ≤ 5 mΩ |
| Largo tiempo de servicio | Más de 10.000 | Más de 10.000 | Más de 10.000 | Más de 500 |
| Corriente de trabajo recomendada | 10A máximo | 10A máximo | 10A máximo | 10A máximo |
| Áreas de aplicación principales | Se utiliza principalmente para la carga y el acondicionamiento con ciertos requisitos de vibración y choque | Utilizados principalmente para la carga o transmisión de señales de productos electrónicos de consumo | Se utiliza principalmente para transmisión de señales o antenas de conexión a tierra, etc. | Se utiliza principalmente en situaciones de alta frecuencia, antiinstantáneas, en las que se requiere una alta fiabilidad, tales como estaciones base, industriasmilitares, vehículos. |
| Las observaciones | Las cuentas aumentan los contactos internos, el contacto es más estable y se requiere más espacio de la aguja | La estructura más utilizada en el mercado | El espacio es más pequeño,pero el contacto no es estable,la corriente es fácil de correr a través del resorte,y no se recomienda para cargar | La aguja y el tubo de la aguja tienen múltiples contactos para aumentar la estabilidad del contacto |
Cómo hacer el pedido
* Usted nos envía el dibujo o muestra
* Realizamos la evaluación del proyecto
* Hacemos la muestra y te la enviamos
* Crees que la muestra es buena entonces haz un pedido y paga el 30% de depósito
* Comenzamos a hacer el producto
* Cuando la mercancía esté lista, tomamos fotos para su cheque y luego paga el saldo
* Entregamos los productos a la empresa de mensajería
